Машина для фаски электронных плат
Технические параметры оборудования для фаски
|
Основные технические параметры оборудования |
||
|
№ |
Пункт |
Параметры |
|
1 |
Модель машины |
CK-YJ50 |
|
2 |
Диапазон обработки |
0-50MM |
|
3 |
Рабочая эффективность |
1.6mm*100panel/min |
|
4 |
Толщина обработки |
0～50mm |
|
5 |
Инструменты |
Пять комплектов десяти зубчатых комбинированных алмазных фрез для фасок |
|
6 |
Рабочее давление воздуха |
0.5～0.6Mpa |
|
7 |
Рабочее напряжение |
AC380V |
|
8 |
Мощность |
1.5KW |
|
9 |
Общий размер машины |
L1105×W1000×H1350mm |
|
10 |
Вес машины |
300Kg |
Станок для фаски - это специальное оборудование для обработки контуров печатных плат. Угол медно-облицованной пластины, PVB-платы, FPC-платы, изоляционного материала и т.д. может быть обработан, чтобы угол пластины был закруглен для достижения гладкого эффекта. Это не повредит поверхность медно-облицованной пластины, печатный экран, пленочный валик и линию шелкографической печати. Это эффективно предотвращает покрытие краев платы после гальваники. Этот станок имеет надежную производительность, высокую рабочую эффективность, прост в использовании и удобен.
1, использование пяти групп по десять зубьев комбинированного стального каменного кругового ножа, может выполнять шлифовку и заполнение зубьев, высокая точность, стабильная работа.

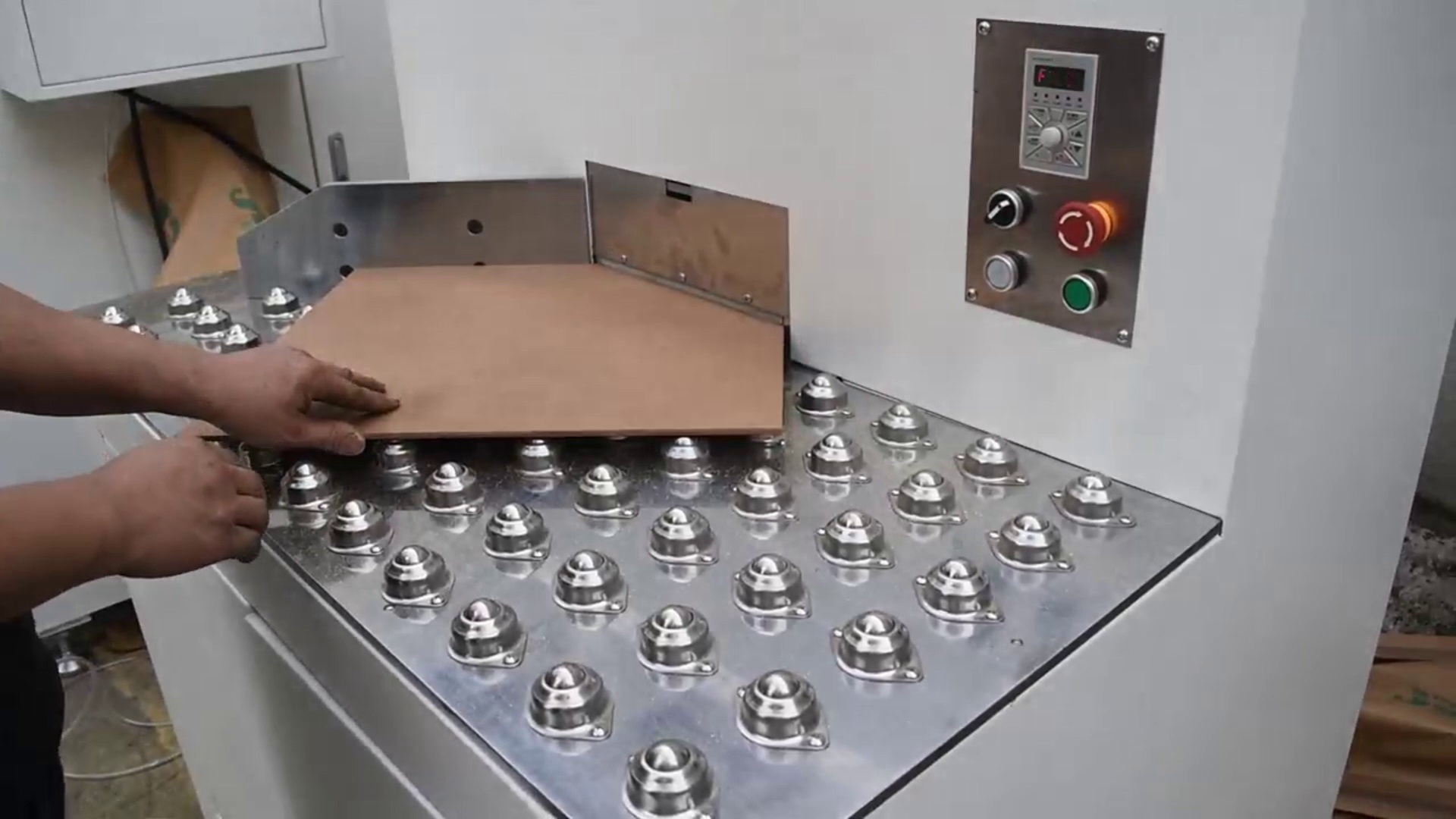

2, высокоскользящий универсальный шариковый подшипник стола, может выдерживать тяжелое давление, не подвержен износу, не требует обслуживания.
3, горизонтальная плита и шариковый стол могут уменьшить царапины на поверхности доски при повороте доски.
4, использование пластикового бортового устройства для позиционирования, эффективно предотвращает повреждение поверхности.
5, человекоориентированный дизайн, более удобная эксплуатация.
6, конструкция угла шлифовки с вращением влево и вправо, угол шлифовки более плавный и без заворачивания, что обеспечивает качество продукта.
