Основные параметры и размеры

1

Габаритные размеры оборудования (ШxГxВ), мм

2160x2200x1800

2

Вес без периферийного оборудования, кг

4600

Основные технические, экономические и эксплуатационные показатели

3

Материал основания станка (станина)

Гранит

4

Формат входного файла

Excellon II

5

Язык системы ЧПУ

Поддержка английского

6

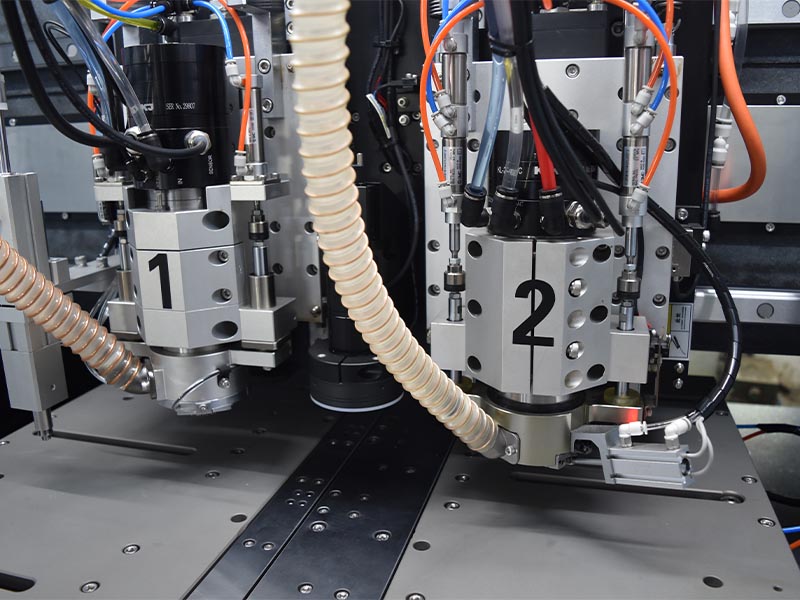

Количество шпинделей, шт.

1 сверлильный

1 фрезерование

7

Максимальный размер заготовки, мм

635x762

8

Минимальный размер заготовки, мм

230x310

9

Максимальная высота заготовки, мм

8

10

Размеры рабочего стола, мм

700x800

Крепление заготовок на столе

11

Зажимное устройство

призма – паз

12

Диаметр зажимных штифтов, мм

4

13

Дополнительная фиксация

пневматические зажимы грибкового типа

14

Количество зажимов грибкового типа, шт.

6

15

Минимальная ширина фиксации зажимами грибкового типа, мм

310

16

Метод привязки заготовки к координатам станка

фиксация штифтами/CCD камера

Характеристики точности

17

Точность позиционирования, мм

±0.004

18

Точность сверления, мм

±0.017

19

Повторяемость, мм

±0.0025

20

Точность контурного фрезерования, мм

±0.050

21

Скорость позиционирования по осям X/Y/Z, м/мин

80/80/35

Характеристики шпинделя:

22

Диапазон скорости вращения при сверлении, тыс. об/мин

от 20 до 200

23

Диапазон скорости вращения при фрезеровании, тыс. об/мин

от 20 до 60

24

Тип двигателя

асинхронный

25

Тип подшипника шпинделя сверления

воздушный

26

Тип подшипника фрезерного шпинделя

Шариковая ручка

27

Охлаждение

Вода

28

Цанга

Сверлильный шпиндель не съемный, фрезерный шпиндель съемный.

Характеристики используемого инструмента

29

Диаметр сверла, мм

0.15

6.35

30

Диаметр фрезы, мм

0.5

3

31

Диаметр хвостовика инструмента, мм

3,175 точно

32

Длина инструмента, мм

38.1 точно

Магазин инструментов

33

Емкость магазина, шт.

6х50

34

Ограничительные кольца на инструменте

наличие

Специальный особенности :

35

Зажимная пятка зоны обработки

наличие

36

Возможность регулировки высоты резания

наличие

37

Автоматическая смена инструмента

наличие

38

Автоматическая система измерения инструмента

наличие

39

Автоматическая система контроля поломки инструмента

наличие

40

Информация о ресурсе инструмента

наличие

41

Пневматическое закрепление заготовок в зоне резания

наличие

42

Графический контроль инструментального магазина

наличие

43

Редактирование неактивных программ во время обработки

наличие

44

Возможность хранения программ на жестком диске

наличие

45

Сообщения об ошибках

доступность

46

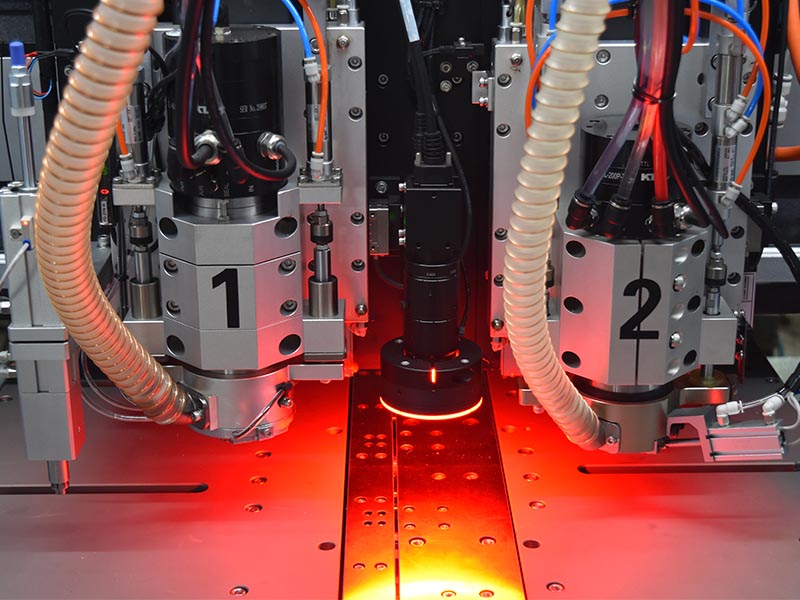

CCD камера CCD

доступность
