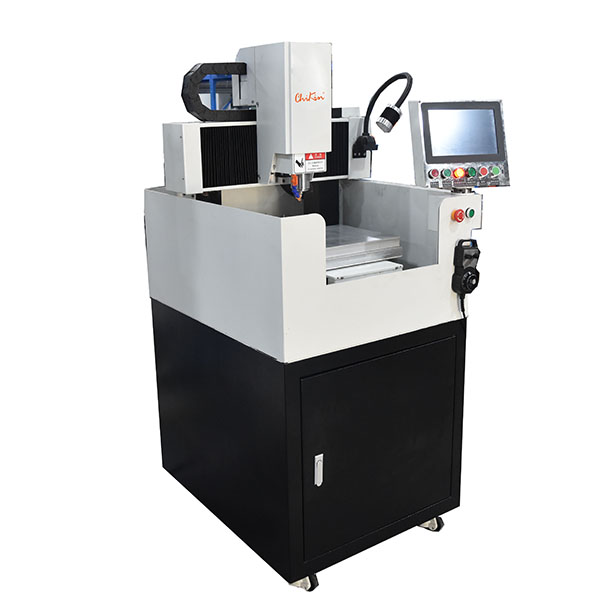

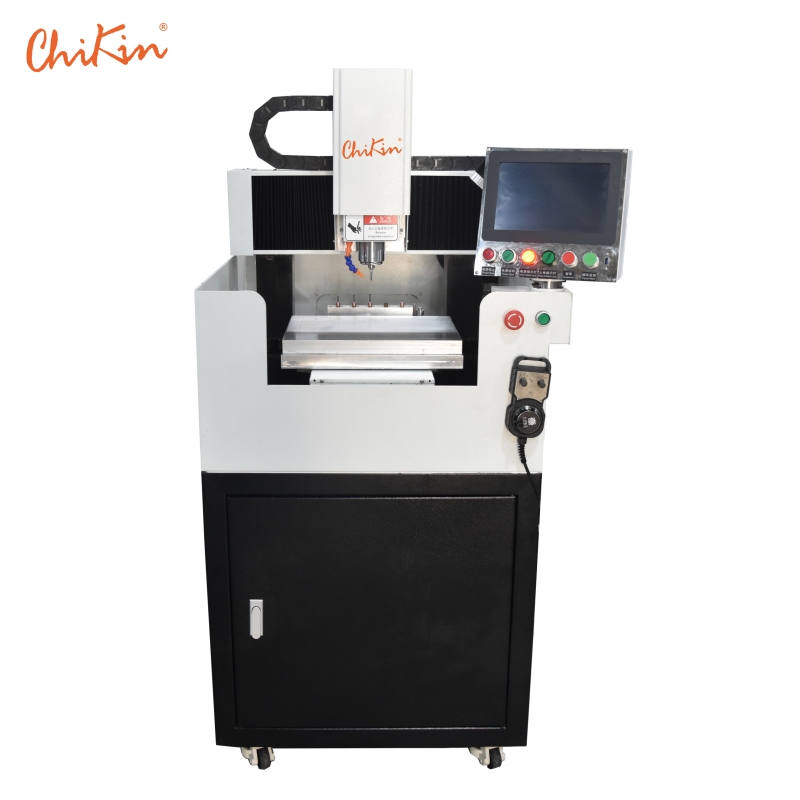

Мини 1 шпиндельная машина для маршрутизации и сверления печатных плат
Спецификация мини-станка для маршрутизации и сверления печатных плат с 1 шпинделем
| Элемент | MINI CK-01R |
| количество шпинделей | 1 |
| тип оси Z | 1 |
| максимальная скорость шпинделя | 60,000 об/мин |
| мощность шпинделя | 1.8 кВт |
| охлаждение шпинделя | Водяное охлаждение |
| рейка X.Y.Z | ТАЙВАНЬ |
| шариковый винт X.Y.Z | |
| максимальная скорость по осям X.Y | 12 м/мин |
| максимальная скорость по оси Z | 12 м/мин |
| повторяемость | ±0.01 мм |
| точность позиционирования | ±0.01 мм |
| размер стола | 350*350 мм |
| материал машины | Чугун |
| NC система | CHIKIN CNC |
| интерфейс управления | Китайский / Английский |
| вместимость инструмента в магазине | 5 ШТ |
| диаметр сверла | 0.5-6.35 мм |
| диаметр фрезы | 0.8-3.175 мм |
| детекция длины инструмента | Включена |
| защита от перегрузки шпинделя | опционально |
| защита от перегрева шпинделя | опционально |
| Подача воздуха | 0.6~0.8 МПа| 6 кг/см² |
| Расход воздуха | 30 л/мин |
| Расход пыли | 1 CMM |
| Давление пыли | 1500 ммAQ |
| Требования к питанию | 1φ 220 В 2 кВт 50 Гц |
| размер машины | 780*900*1700 мм |
| вес машины | 500 КГ |
| Условия установки | Температура окружающей среды 18 ~ 23℃; Влажность окружающей среды 45% ~ 65% |
Спецификация мини фрезерного и сверлильного станка с 1 шпинделем для PCB
| Пункт | MINI CK-01R |
| количество шпинделей | 1 |
| Тип оси Z | 1 |
| Максимальная скорость шпинделя | 60,000rpm |
| мощность шпинделя | 1.8KW |
| охлаждение шпинделя | Водяное охлаждение |
| Рельсы X.Y.Z | TAIWAN |
| Шарико-винтовая передача X.Y.Z | |
| Максимальная скорость по осям X.Y | 12м/мин |
| Максимальная скорость по оси Z | 12м/мин |
| повторяемость | ±0.01мм |
| точность позиционирования | ±0.01мм |
| размер стола | 350*350мм |
| материал машины | Чугун |
| ЧПУ система | CHIKIN CNC |
| интерфейс управления | Китайский /Английский |
| емкость магазина инструментов | 5ШТ |
| диаметр сверлильного инструмента | 0.5-6.35мм |
| диаметр фрезерного инструмента | 0.8-3.175мм |
| обнаружение длины инструмента | Включено |
| защита от перегрузки шпинделя | опционально |
| защита от перегрева шпинделя | опционально |
| Подача воздуха | 0.6~0.8MPa| 6Kg/cm² |
| Расход воздуха | 30L/min |
| Расход пыли | 1 CMM |
| Давление пыли | 1500mmAQ |
| Требования к питанию | 1φ 220V 2KW 50Hz |
| габариты машины | 780*900*1700mm |
| вес машины | 500KG |
| Условия установки | Температура окружающей среды 18 ~ 23 ℃ ; Влажность окружающей среды 45% ~ 65% |

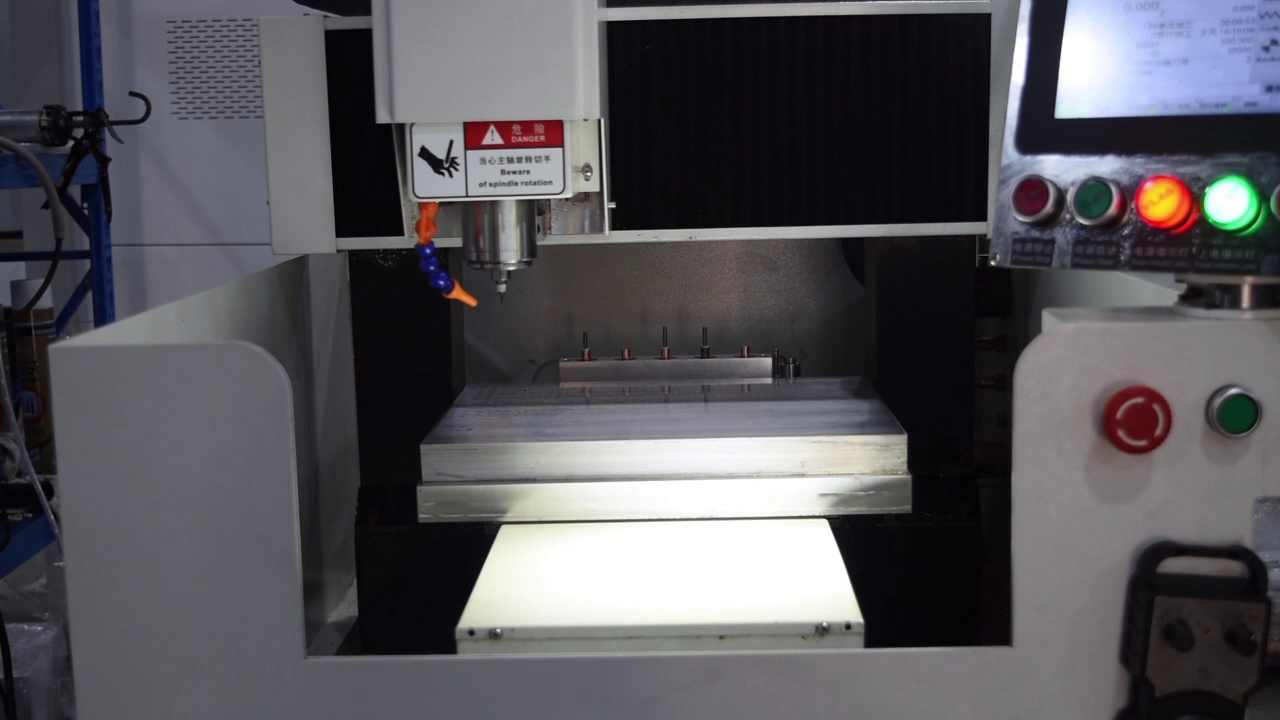

Миниатюрный автоматический однокомпонентный станок для сверления и фрезерования печатных плат особенно для лабораторий, образовательных учреждений и мелкосерийного прототипирования печатных плат. Компактный, но мощный, этот станок обеспечивает высокоточное сверление и фрезерование для различных применений печатных плат. Его удобный дизайн и автоматизированная система управления гарантируют эффективность и точность, что делает его идеальным для исследований, обучения и DIY-проектов в области электроники. Благодаря прочной конструкции и передовой системе управления движением, он обеспечивает стабильную и надежную работу. Независимо от того, являетесь ли вы инженером, студентом или любителем, этот мини-станок для печатных плат предлагает экономически эффективный и удобный способ легко создавать профессиональные печатные платы.
