Различия между CNC PCB сверлом

и стандартными CNC сверлильными станками

В эпоху современного точного производства, CNC сверлильные станки играют ключевую роль в различных отраслях — от аэрокосмической до потребительской электроники. Однако, не все CNC сверлильные станки одинаковы. Среди специализированных вариантов, CNC PCB (печатная плата) сверлильный станок выделяется как отдельная категория, созданная для уникальных требований производства PCB.

В этой статье мы исследуем основные различия между CNC PCB сверлильными станками и стандартными CNC сверлильными станками. Мы углубимся в их структуры, принципы работы, возможности и причины, почему специализированный PCB сверлильный станок незаменим в электронной промышленности.

1. Назначение и применение

Стандартные CNC сверлильные станки
Стандартные CNC сверлильные станки предназначены для широкого спектра применений. Они используются для сверления отверстий в таких материалах, как металл, дерево, пластик и композиты. Отрасли, такие как автомобильная, аэрокосмическая, строительная и мебельная промышленность, сильно зависят от этих станков для производства деталей и конструкций.

Типичные задачи включают:

• Создание отверстий под болты в металлических пластинах

• Сверление точных отверстий в деталях самолетов

• Деревообработка для сборки мебели

CNC PCB сверлильные станки
С другой стороны, CNC PCB сверлильные станки предназначены исключительно для производства PCB . PCB являются основой всех электронных устройств — от смартфонов до промышленных роботов. Основное назначение PCB сверлильного станка — это сверление крошечных, чрезвычайно точных отверстий (виа) в тонких медных ламинатных платах. Эти отверстия служат электрическими соединениями между различными слоями платы или точками крепления для электронных компонентов.

Поскольку отверстия в печатных платах могут быть такими маленькими, как 0.1 мм (даже меньше с лазерным сверлением) и должны сохранять идеальную позиционную точность, требования к ЧПУ сверлению печатных плат гораздо строже.

2. Обрабатываемые материалы

Стандартные CNC сверлильные станки

• Металлы (сталь, алюминий, титан)

• Дерево (мягкая древесина, твердая древесина)

• Пластмассы (ПВХ, акрил)

• Композиты (углеродное волокно, стекловолокно)

Материалы обычно толстые и плотные , требуя машин с существенным крутящим моментом и прочными шпинделями для эффективного проникновения.

CNC PCB сверлильные станки

• FR-4 (Стекловолокно-усиленный эпоксидный ламинат)

• CEM-1, CEM-3 (другие композитные материалы для печатных плат)

• Полиимид (для гибких печатных плат)

Подложки печатных плат относительно тонкие (обычно от 0.2 мм до 3 мм) и хрупкий Бурение через них требует высокоскоростной и низкоуровневое усилие методов, чтобы избежать расслоения, растрескивания или заусенцев.

3. Размер и допуск сверла

Стандартные CNC сверлильные станки

• Размеры отверстий: от нескольких миллиметров до нескольких сантиметров

• Допуски: ±0,1 мм или более в зависимости от материала и применения

Хотя эти машины точны, уровень точности обычно приемлем в пределах более широкого диапазона по сравнению с производством электроники.

CNC PCB сверлильные станки

• Размеры отверстий: Обычно от 0,1 мм до 6 мм

• Допуски: До ±0,02 мм или даже лучше

Сверление печатных плат требует очень жестких допусков , потому что даже незначительные отклонения могут привести к дефектным электрическим путям, вызывая отказы устройств.

4. Скорость шпинделя и управление

Стандартные CNC сверлильные станки

• Скорости шпинделя: Обычно от 2000 до 15000 об/мин

• Больше ориентировано на крутящий момент, чем на скорость

• Менее критичный контроль скорости, более широкий диапазон изменчивости

CNC PCB сверлильные станки

• Скорости шпинделя: от 80 000 до 200 000 об/мин или даже выше

• Скорость необходима для чистого, без заусенцев, сверления микро-диаметра

• Продвинутый динамический контроль оборотов в минуту на основе размера сверла, толщины материала и температуры

Шпиндели для сверления печатных плат это воздушные подшипниковые шпиндели (бесконтактные), что позволяет им достигать таких высоких скоростей, сохраняя при этом исключительную точность и минимальную вибрацию.

5. Количество шпинделей

Стандартные CNC сверлильные станки

• Обычно установки с одним шпинделем

• Сфокусированы на пакетной обработке или операциях с одной деталью

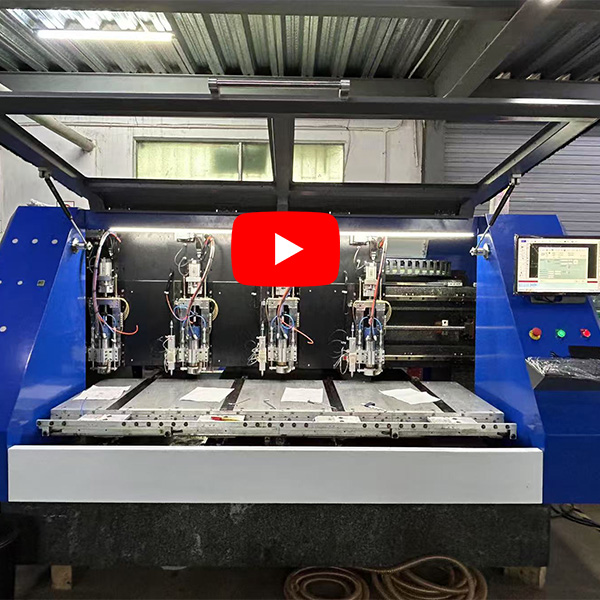

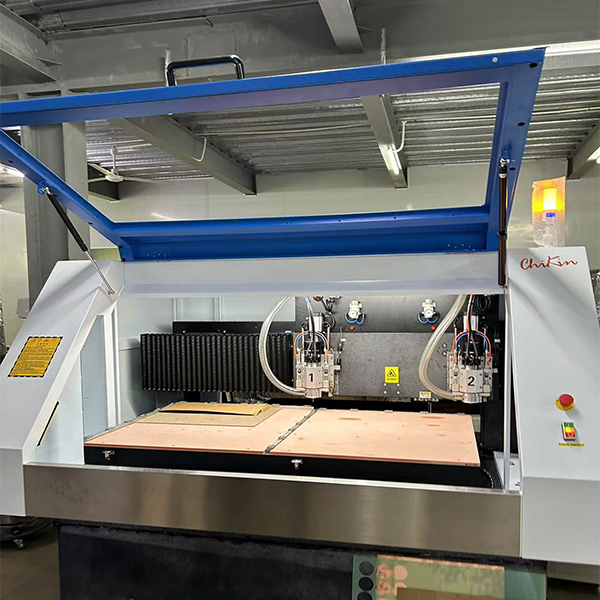

CNC PCB сверлильные станки

• Часто многошпиндельные установки (до 6 шпинделей или более)

• Разработаны для высокой пропускной способности производства печатных плат

• Некоторые модели используют автоматические сменщики инструмента для быстрой и эффективной смены сверл разных размеров

Несколько шпинделей значительно улучшают скорость производства, что критично при изготовлении тысяч плат ежедневно.

6. Обработка приспособлений и плат

Стандартные CNC сверлильные станки

• Тиски, зажимы или приспособления для удержания деталей

• Ручная загрузка/выгрузка во многих настройках

CNC PCB сверлильные станки

• Специализированные вакуумные столы или столы с штырями

• Автоматические системы загрузки плат для массового производства

• Высокочувствительные системы крепления для предотвращения деформации или перемещения печатной платы во время сверления

Поскольку листы печатных плат тонкие и хрупкие, крепление должно быть нежным, но надежным чтобы предотвратить любые позиционные ошибки.

7. Различия в инструментах

Стандартные CNC сверлильные станки

• Сверла относительно большие и прочные

• Замена производится реже

CNC PCB сверлильные станки

• Микросверла изготовленные из карбида вольфрама

• Частая замена инструмента из-за малых диаметров инструментов и более быстрого износа

• Автоматические системы компенсации износа инструмента и обнаружения поломок часто интегрированы

При сверлении печатных плат сломанное сверло или изношенный инструмент могут сделать всю партию непригодной, что делает мониторинг в реальном времени необходимым.

8. Программное обеспечение и программирование

Стандартные CNC сверлильные станки

• Программирование на основе G-кода

• CAM-программное обеспечение для генерации траектории инструмента

CNC PCB сверлильные станки

• Использует специализированные форматы печатных плат, такие как Excellon или Gerber drill files

• Программное обеспечение оптимизировано для:

  • Оптимизация сверления (кратчайшие пути инструмента)

  • Сверление стопки (несколько плат одновременно)

  • Автоматическая коррекция на усадку или коробление материала

Программы сверления печатных плат сосредоточены на скорости, точности и минимизации смены сверл для повышения эффективности.

9. Структура и конструкция машины

Стандартные CNC сверлильные станки

• Прочные рамы

• Предназначены для обработки толстых, тяжелых материалов

• Прочность приоритетнее скорости

CNC PCB сверлильные станки

• Легкие, высоко жесткие конструкции портала или подвижного стола

• Упор на минимизацию теплового расширения и вибрации

• Меньший размер машины по сравнению с металлообрабатывающими станками с ЧПУ

Высокая термическая стабильность гарантирует, что буровая головка сохраняет точность на микронном уровне даже после многих часов непрерывной работы.

10. Стоимость и инвестиции

Стандартные CNC сверлильные станки

• Стоимость значительно варьируется в зависимости от размера, возможностей и точности

• Как правило, более доступная за машину, но менее специализированная

CNC PCB сверлильные станки

• Значительно более высокие инвестиции из-за специализации

• Продвинутые шпиндели, автозагрузчики и системы точности увеличивают стоимость

• Однако, ROI оправдан через массовое производство печатных плат с высокой точностью
