ЧПУ станок для фрезеровки и сверления печатных плат: Полное руководство

Введение

Печатные платы (PCB) являются основой современной электроники, обеспечивая необходимые пути для протекания электрических сигналов между компонентами. Производство печатных плат включает множество сложных процессов, включая фрезеровку и сверление. ЧПУ станок для фрезеровки и сверления печатных плат играет ключевую роль в автоматизации этих процессов, обеспечивая высокую точность, эффективность и повторяемость. Эта статья углубляется в работу, особенности, преимущества и соображения при использовании ЧПУ станка для фрезеровки и сверления печатных плат.

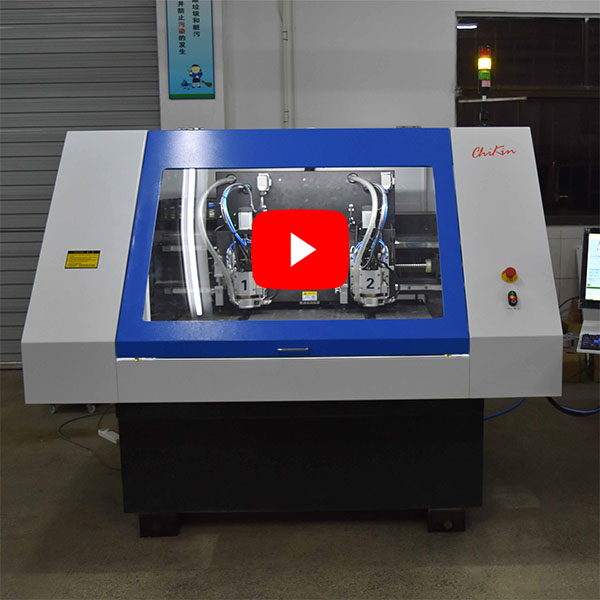

Что такое ЧПУ станок для фрезеровки и сверления печатных плат?

A ЧПУ (Числовое Программное Управление) станок для фрезеровки и сверления печатных плат — это специализированный инструмент, предназначенный для автоматизации резки, фрезеровки и сверления подложек печатных плат. Он устраняет необходимость ручного вмешательства, уменьшая ошибки и повышая стабильность. Эти станки программируются с использованием файлов CAD (Компьютерное Проектирование), которые направляют их в выполнении точных разрезов и сверления отверстий в обозначенных местах.

Как работает ЧПУ станок для фрезеровки и сверления печатных плат ЧПУ станок для фрезеровки и сверления печатных плат?

ЧПУ станок для фрезеровки и сверления печатных плат работает с использованием набора предопределенных инструкций, известных как G-код . Ключевые шаги в работе станка включают:

1. Проектирование макета печатной платы : Макет печатной платы создается с использованием программного обеспечения, такого как Eagle, Altium Designer или KiCad. Дизайн включает в себя трассировку цепи, позиции отверстий и пути фрезеровки.

2. Генерация G-кода : Макет печатной платы преобразуется в G-код, который инструктирует ЧПУ станок, где резать и сверлить.

3. Подготовка материала : Подложка печатной платы, часто сделанная из FR4, устанавливается на рабочий стол станка.

4. Процесс сверления : ЧПУ станок сверлит точные отверстия для виа, сквозных компонентов и точек крепления.

5. Процесс фрезерования : Машина вырезает контур печатной платы и внутренние полости с использованием высокоскоростных вращающихся фрез.

6. Финальная проверка : Готовая печатная плата проверяется на точность перед переходом к сборке компонентов.

Ключевые особенности ЧПУ станков для фрезерования и сверления печатных плат

1. Высокая точность и аккуратность

ЧПУ станки могут сверлить отверстия и вырезать дорожки с микрометрической точностью, обеспечивая соответствие печатных плат точным спецификациям.

2. Автоматическая смена инструмента

Продвинутые модели оснащены автоматическим сменщиком инструмента (ATC) , что позволяет станку переключаться между различными сверлами и фрезами без вмешательства человека.

3. Поддержка сверления многослойных плат

ЧПУ станки для печатных плат могут сверлить и фрезеровать многослойные печатные платы , обеспечивая правильное выравнивание для виа и соединений между слоями.

4. Система сбора пыли и мусора

Для поддержания чистоты рабочей среды, фрезерные станки с ЧПУ для печатных плат оснащены интегрированной вакуумной системой, которая собирает пыль и мусор во время работы.

5. Высокоскоростные шпиндельные двигатели

Шпиндельный двигатель в станке с ЧПУ для печатных плат обычно работает на скоростях от 30,000 до 100,000 оборотов в минуту , что позволяет выполнять гладкие и точные разрезы.

6. Сенсорный экран и интеграция программного обеспечения

Многие современные машины оснащены сенсорными интерфейсами и могут интегрироваться с программным обеспечением для проектирования для удобного управления рабочим процессом.

Преимущества использования фрезерного и сверлильного станка с ЧПУ для печатных плат

1. Повышенная эффективность

Станок с ЧПУ для печатных плат значительно сокращает время, необходимое для фрезерования и сверления, по сравнению с ручными методами.

2. Улучшенная согласованность

Поскольку станок следует заранее заданным инструкциям, он устраняет вариации, вызванные человеческим фактором.

3. Экономическая эффективность

Хотя первоначальные инвестиции в фрезерный станок с ЧПУ для печатных плат высоки, долгосрочная экономия на затратах на рабочую силу и отходах материалов делает его экономически эффективным решением.

4. Универсальность

ЧПУ станки могут обрабатывать различные материалы печатных плат, такие как FR4, CEM-3, алюминиевые печатные платы и даже гибкие печатные платы .

5. Настройка и прототипирование

Для мелкосерийных производителей и исследовательских лабораторий ЧПУ станки для печатных плат позволяют быстро прототипировать схемы, не полагаясь на внешние услуги по изготовлению.

Выбор правильного ЧПУ станка для фрезерования и сверления печатных плат

При выборе ЧПУ станка для фрезерования и сверления печатных плат учитывайте следующие факторы:

1. Скорость шпинделя

Более высокие скорости шпинделя обеспечивают более чистые резы и уменьшают вероятность заусенцев или неровных краев.

2. Рабочая область

Выберите станок с рабочей областью, которая подходит для размеров ваших печатных плат. Некоторые станки поддерживают одновременную обработку нескольких плат, что повышает производственную эффективность.

3. Совместимость инструментов

Убедитесь, что станок поддерживает различные размеры инструментов для различных требований к сверлению и фрезерованию.

4. Совместимость программного обеспечения

Проверьте, может ли ЧПУ станок интегрироваться с популярным программным обеспечением для проектирования печатных плат для бесперебойной работы.

5. Обслуживание и поддержка

Выбирайте станки, которые предлагают простое обслуживание, легкодоступные запасные части и поддержку производителя.

Общие проблемы и устранение неполадок

Несмотря на их эффективность, ЧПУ станки для фрезерования и сверления печатных плат могут столкнуться с такими проблемами, как:

1. Неправильное выравнивание просверленных отверстий

• Причина: Неправильная калибровка или неплотное крепление печатной платы

• Решение: Перекалибровать станок и убедиться, что печатная плата надежно закреплена

2. Образование заусенцев на краях

• Причина: Тупые режущие инструменты или неправильная скорость подачи

• Решение: Заменить режущие инструменты и отрегулировать скорость подачи для оптимальных результатов

3. Перегрев шпиндельного двигателя

• Причина: Длительная работа без адекватного охлаждения

• Решение: Внедрить систему охлаждения или делать перерывы между запусками

4. Ошибки G-кода

• Причина: Неправильная генерация G-кода

• Решение: Перепроверить программное обеспечение для проектирования печатных плат и проверить G-код перед запуском станка

Будущие тенденции в станках для фрезерования и сверления печатных плат с ЧПУ

С развитием технологий будущее станков для фрезерования и сверления печатных плат с ЧПУ выглядит многообещающим с инновациями, такими как:

1. Улучшения точности на основе ИИ

Искусственный интеллект интегрируется в станки с ЧПУ для повышения точности и самокоррекции ошибок в реальном времени.

2. 5-осевое фрезерование с ЧПУ

5-осевые станки с ЧПУ предлагают большую гибкость при резке сложных форм печатных плат и сверлении под уникальными углами.

3. Лазерное фрезерование

Некоторые высококлассные станки с ЧПУ включают лазерную технологию для более тонкой и точной резки, уменьшая износ инструмента.

4. Мониторинг с поддержкой IoT

Интернет вещей (IoT) позволяет операторам отслеживать производительность машин и получать уведомления о необходимости технического обслуживания в режиме реального времени.

Заключение

The ЧПУ станок для фрезеровки и сверления печатных плат является незаменимым инструментом в производстве печатных плат, обеспечивая точность, скорость и согласованность. Будь то для прототипирования или массового производства, эти машины предлагают надежное решение для создания высококачественных печатных плат. Выбирая правильную машину, оптимизируя настройки и следя за технологическими достижениями, предприятия и любители могут извлечь выгоду из эффективности и точности станков с ЧПУ для фрезерования и сверления печатных плат.
