Типы сверлильных машин для печатных плат

Сверлильные машины для печатных плат (PCB) используются для точного сверления в печатных платах, создания сквозных отверстий, слепых vias и закопанных vias. В зависимости от их технических характеристик и применения, сверлильные машины для PCB можно классифицировать по следующим методам

1. Механические сверлильные машины

Эти традиционные устройства для сверления PCB используют сверла из карбида или алмаза для механического сверления с помощью вращения.

• Преимущества : Высокая точность; подходит для более толстых печатных плат или массового производства.
• Недостатки : Сверла изнашиваются и требуют регулярной замены, что приводит к более высоким затратам на обслуживание.
• Применение : Подходит для стандартного сверления односторонних, двусторонних и многослойных плат.

2. Лазерные сверлильные машины

Эти машины используют лазерные лучи для бесконтактного сверления, особенно подходят для обработки микроотверстий.

• Категории :
  • CO2 лазерные сверлильные машины : Преимущественно используются для гибких печатных плат (FPC), идеально подходят для резки органических материалов.
  • UV лазерные сверлильные машины : Способны обрабатывать тонкие микроотверстия, подходят для медной фольги и тонких материалов.
• Преимущества : Малые размеры отверстий (до 20 мкм), высокая точность, идеально подходят для обработки микроотверстий и слепых vias.
• Недостатки : Высокие затраты на оборудование и строгие экологические требования к эксплуатации.
• Применение : Используется для плат с высокой плотностью соединений (HDI) и гибких схем.

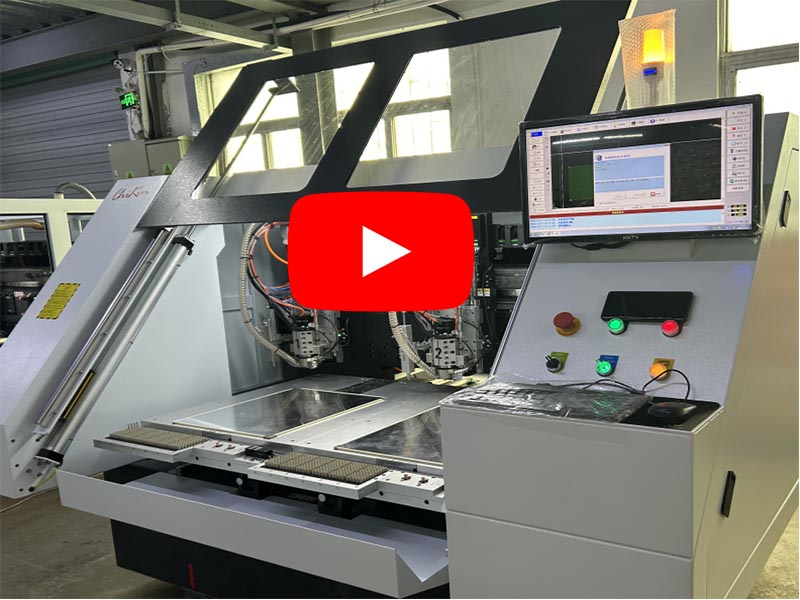

3. Станки для сверления с ЧПУ

На основе технологии числового программного управления (ЧПУ) эти машины автоматически выполняют сверлильные задачи в соответствии с заранее заданными программами.

• Преимущества : Высокая эффективность, подходит для массового производства, способна обрабатывать сложные конструкции.
• Недостатки : Требует операторов с опытом программирования.
• Применение : Обычно используется для массового производства многослойных плат и плат HDI.

4. Гибридные сверлильные машины

Эти машины объединяют механические и лазерные технологии сверления для удовлетворения разнообразных производственных потребностей.

• Преимущества : Интегрирует преимущества механического и лазерного сверления; предлагает большую гибкость.
• Недостатки : Более высокие затраты на оборудование и обслуживание.
• Применение : Идеально подходит для прецизионной обработки различных типов печатных плат.

5. Ручные сверлильные машины

Простое ручное оборудование, используемое для сверления печатных плат малой серии или прототипов.

• Преимущества : Низкая стоимость, подходит для начинающих и разработки прототипов.
• Недостатки : Низкая эффективность и ограниченная точность.
• Применение : Используется в лабораториях или для мелкосерийного производства печатных плат.

Руководство по выбору машины для сверления печатных плат

1. Требования к обработке : Учитывайте диаметр отверстия, глубину и точность.
2. Масштаб производства : Для маломасштабной настройки или крупномасштабного производства.
3. Тип материала : Жесткие платы, гибкие платы или металлические подложки.
4. Бюджет : Затраты на покупку и обслуживание оборудования.
